油封式回転高真空ポンプの信頼できるサプライヤーとして、私はこれらのポンプの回転速度の調整方法についてお客様からよく問い合わせを受けます。このブログ投稿では、真空ポンプのパフォーマンスを最適化するのに役立つ、このトピックに関するいくつかの洞察と実践的なヒントを共有します。
回転速度の重要性を理解する
油封式回転高真空ポンプの回転速度は、その全体的な性能に重要な役割を果たします。適切な回転速度により、効率的なポンピングが保証され、ポンプコンポーネントの磨耗が軽減され、望ましい真空レベルの達成に役立ちます。回転速度が高すぎると、過度の発熱や騒音の増加、ポンプの早期故障の原因となることがあります。逆に速度が低すぎると排気能力が不足し、必要な真空度に達するまでに時間がかかる場合があります。
回転速度に影響を与える要因
油封式回転高真空ポンプの回転速度に影響を与える要因はいくつかあります。
電源
電源電圧と周波数は基本的な要素です。ほとんどのポンプは、特定の電圧と周波数で動作するように設計されています。たとえば、多くの地域では、標準電源は 50Hz で 220V、または 60Hz で 110V です。定格値からの偏差があると、ポンプが異常な速度で動作する可能性があります。電源がポンプの要件を満たしていることを確認することが重要です。
モーターの特性
真空ポンプのモーターが回転の原動力となります。馬力、トルク、効率などのモーターの設計は回転速度に影響します。高出力モーターは一般に高い回転速度を提供できますが、より多くのエネルギーを消費します。モーターの速度 - トルク曲線により、負荷に応じて速度がどのように変化するかが決まります。
負荷条件
ガス流量や圧力差などのポンプの負荷は、回転速度に影響を与える可能性があります。ポンプが大量のガスを送り込んだり、高い圧力差で動作したりする場合、負荷の増加により速度が低下することがあります。
回転速度の調整方法
可変周波数ドライブ (VFD) の使用
可変周波数ドライブは、油封回転高真空ポンプの回転速度を調整する最も効果的な方法の 1 つです。 VFD は、モーターに供給される電力の周波数を変更することで動作します。 ACモーターの回転速度は電源の周波数に正比例するため、周波数を調整することでポンプの速度を正確に制御できます。
VFD を使用する利点は数多くあります。スムーズで無段階の速度調整が可能で、さまざまな動作条件に応じてポンプの性能を最適化できます。また、負荷が軽い場合にはポンプを低速で動作させることができるため、エネルギーの節約にも役立ちます。さらに、VFD はモーターを過電流と過電圧から保護し、モーターの寿命を延ばします。
VFD を取り付けるには、まずポンプが電源から切り離されていることを確認します。次に、メーカーの指示に従って、VFD を電源とポンプ モーターの間に接続します。設置後、VFD をプログラムして、希望の速度範囲と加速/減速レートを設定できます。
プーリー比の変更
回転速度を調整するもう 1 つの伝統的な方法は、プーリー比を変更することです。ベルト駆動ポンプ システムでは、ポンプの速度は、駆動プーリー (モーターに接続) と従動プーリー (ポンプに接続) の直径の比によって決まります。
ポンプの速度を上げたい場合は、駆動プーリーの直径を大きくするか、従動プーリーの直径を小さくします。逆に、速度を下げるには、その逆の操作を行うことができます。ただし、この方法にはいくつかの制限があります。個別の速度調整のみが可能で、プーリーの交換にはある程度の機械的スキルと工具が必要な場合があります。
一部のポンプの手動速度制御
一部の高度な油密封回転高真空ポンプには、手動速度制御機構が組み込まれています。これらのポンプには通常、速度を直接調整できるコントロール パネルが付いています。これは、速度調整を迅速かつ簡単に行う必要があるユーザーにとって便利なオプションです。
安全上の注意事項
油回転高真空ポンプの回転速度を調整する場合は、常に安全性を最優先する必要があります。
- 電源切断: 感電を防ぐため、調整を行う前に必ずポンプを電源から外してください。
- 適切なツール：調整には適切な工具を使用してください。たとえば、プーリーを交換する場合は、コンポーネントの損傷を避けるために、正しいサイズのレンチを使用してください。
- 監視: 速度を調整した後は、ポンプの動作を注意深く監視してください。異音、振動、温度上昇がないか確認してください。異常を発見した場合は直ちにポンプを停止し、原因を調査してください。
アプリケーションと考慮事項
油回転式高真空ポンプは、以下のようなさまざまな産業で広く使用されています。真空ポンプ 産業用。用途が異なれば、必要な回転速度も異なる場合があります。
例えば半導体製造では、高精度の真空環境が必要とされます。効率的にガスを除去し、汚染を防ぐために、ポンプは比較的高速で安定した速度で動作する必要がある場合があります。実験室用途では、特定の実験要件に応じて速度を調整する必要がある場合があります。

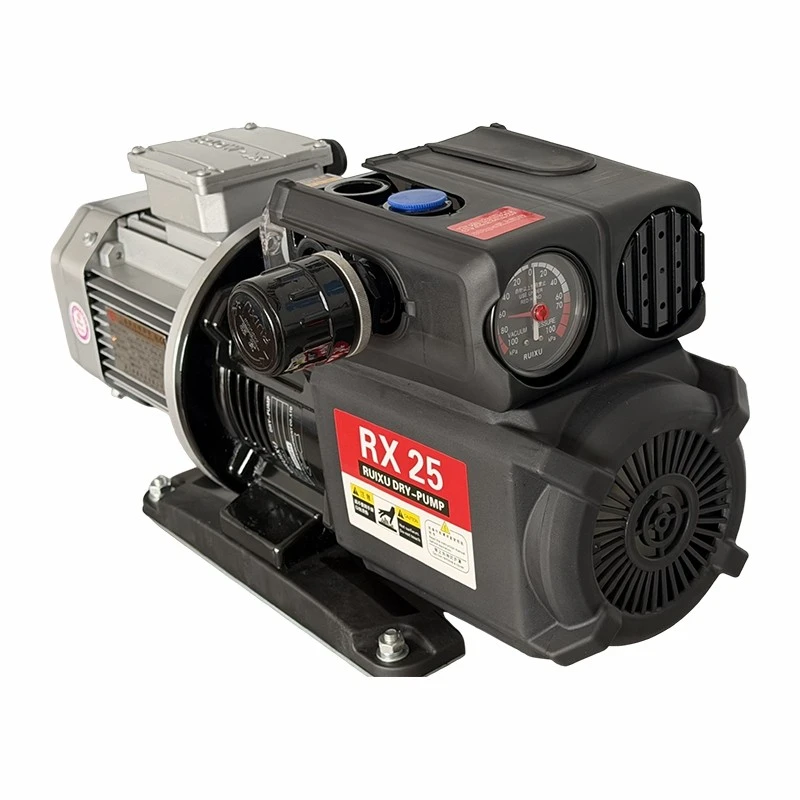

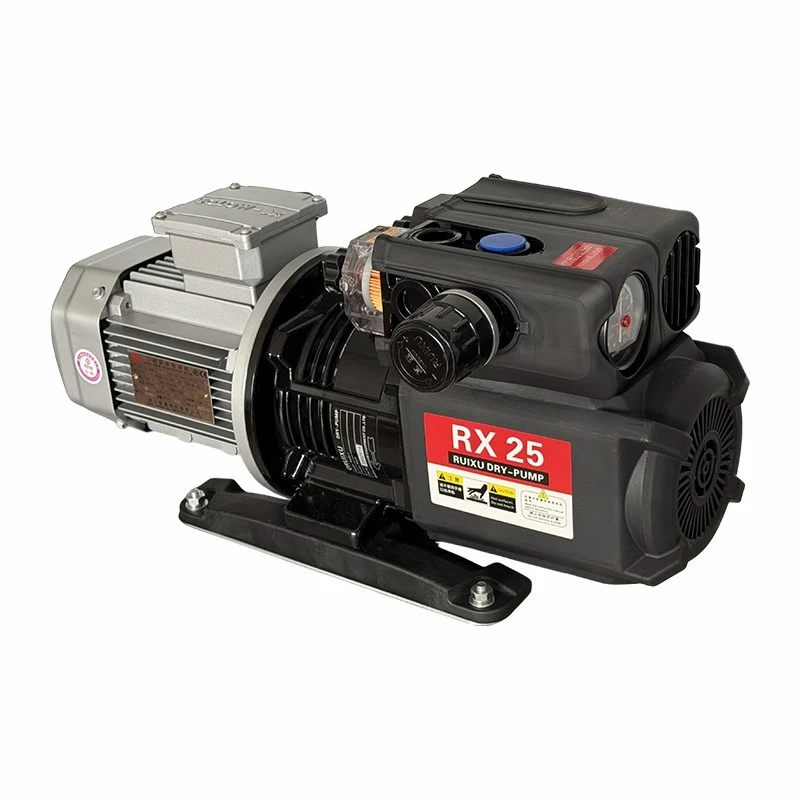

特定の用途に合わせてポンプを選択する場合は、ポンプのタイプを考慮してください。可変速真空ポンプ速度調整をより柔軟に行うことができますが、二段ロータリーベーン真空ポンプより深い真空を達成する際に、より優れたパフォーマンスを提供できる可能性があります。
結論
油回転式高真空ポンプの回転速度を調整することは、その性能を最適化する上で重要な要素です。可変周波数ドライブを使用するか、プーリー比を変更するか、内蔵の手動制御を使用するかにかかわらず、速度に影響を与える要因を理解し、安全上の注意事項に従うことが重要です。
高品質の油密封型回転高真空ポンプをご購入の場合、または速度調整に関する詳細情報が必要な場合は、詳細についてお気軽にお問い合わせください。当社の専門家チームは、お客様の特定のニーズに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- 『真空技術ハンドブック』、ジョン・F・オハンロン著
- 「ポンプハンドブック」、Igor J. Karassik 他
